Размеры и типы профильных труб

Размеры и вид профильной трубы влияют на прочность, устойчивость к нагрузкам, срок службы, способ монтажа. Неправильно выбранные параметры могут привести к деформации, перерасходу материала или трудностям при соединении. Поэтому важно разбираться в видах сечения, способах измерения, стандартах, по которым изготавливаются эти изделия. Об этом и пойдёт речь в статье.

Виды профильных труб: основные характеристики и классификация

Профильные трубы изготавливают из углеродистой или легированной стали, а также из алюминия. В производстве используют горячекатаный или холоднокатаный стальной лист, который сгибают до нужной формы. Края соединяют с помощью продольной электросварки. Реже встречаются бесшовные варианты — они дороже, применяются там, где важна повышенная прочность и надёжность.

По форме сечения профиль бывает:

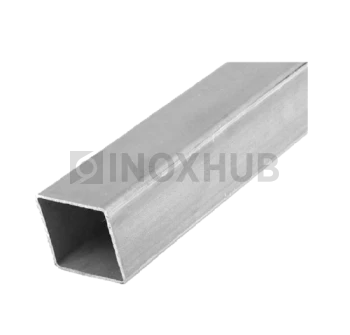

• квадратный — одинаково устойчив для разных задач, легко монтируется;

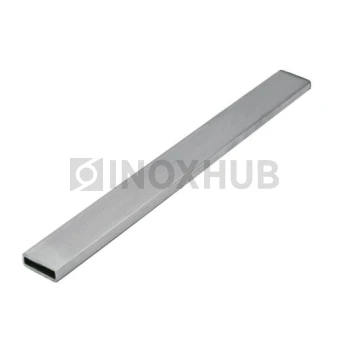

• прямоугольный — удобен для каркасных, несущих конструкций;
• плоскоовальный — подходит для нестандартных решений с ограничениями по ширине или высоте, используется в архитектуре, дизайне.

Тип, форма, материал подбираются в зависимости от задач проекта. Это позволяет добиться нужного соотношения прочности, веса, ресурса конструкции.

Как правильно измеряются размеры профильных труб

Размеры трубопрофиля указываются в миллиметрах и включают несколько параметров. Основные — это ширина, высота и толщина стенки. Для квадратных профилей достаточно одного значения стороны, для прямоугольных — указываются обе стороны. Толщина стенки всегда обозначается отдельно.

Например, профиль 60×40×2 расшифровывается так: 60 мм — большая сторона, 40 мм — меньшая, 2 мм — толщина стенки. В случае квадратного сечения, например 50×50×3, стороны равны, а толщина стенки составляет 3 мм.

Важно помнить: измерения проводятся по внешним габаритам. Внутренние размеры зависят от толщины стенки, рассчитываются отдельно, если это требуется для проекта.

Кроме основных размеров, учитывается длина изделия. Она может быть:

• немерной — в пределах заданного диапазона (обычно 4 —12 м),
• мерной — с точной длиной по заказу,
• кратной мерной — несколько одинаковых отрезков, подходящих под стандарт.

Точность измерений важна при проектировании, сварке, монтаже. Даже небольшие отклонения могут повлиять на жёсткость соединений, геометрию всей конструкции.

Нормативы и стандартные размеры профильных труб

Размеры и технические параметры профильных труб регламентированы ГОСТами. Требования зависят от формы сечения, способа изготовления и назначения проката.

Квадратный профиль описан в ГОСТ 8639-82. Документ включает сортамент, допустимые размеры, отклонения и нормы прочности. Популярные размеры — от 10×10 до 180×180 мм при толщине стенки от 1 до 14 мм.

Прямоугольный трубопрофиль выпускается по ГОСТ 8645-68. В стандарте указаны типоразмеры, нормы по кривизне, толщине стенок, допустимым отклонениям. Размеры варьируются от 15×10 до 200×160 мм.

Гнутые замкнутые профили производятся согласно ГОСТ 30245-2003. Стандарт охватывает изделия с квадратным и прямоугольным сечением, изготовленные методом электросварки. Прокат такого типа часто применяют в строительстве металлоконструкций.

Общие требования к прокату изложены в ГОСТ 13663-86. В документе описаны правила маркировки, упаковки, испытаний, условий приёмки продукции.

Размеры труб подбираются с учётом предполагаемой нагрузки, метода крепления, условий эксплуатации. Нормативные документы помогают обеспечить совместимость изделий, надёжность конструкций в любых сферах применения.

Как выбрать профильную трубу для конкретного применения

Подбор трубопрофиля зависит от условий эксплуатации, нагрузки, способа монтажа. Нельзя опираться только на внешний вид или цену — важно учитывать технические параметры, соответствие нормативам.

Для строительных каркасов, навесов, заборов, хозяйственных сооружений подойдут стандартные профили с прямоугольным или квадратным сечением. Их выбирают по сечению и толщине стенки — чем выше нагрузка, тем толще нужен материал. Например, для несущих колонн используют прокат с размером от 80×80×4 мм и выше.

В мебельной промышленности, при изготовлении декоративных конструкций применяют более лёгкие варианты с тонкой стенкой — 1,5–2 мм. Такие трубы легко обрабатываются, не утяжеляют конструкцию.

Для систем вентиляции, ферм, опор, перекрытий в промышленных зданиях чаще берут трубопрофиль с усиленными характеристиками. Здесь важно учитывать не только сечение, но и устойчивость к изгибу, скручиванию.

В агрессивных средах (например, на улице или в цехах с влажным микроклиматом) лучше использовать оцинкованный или нержавеющий прокат. Это продлевает срок службы, снижает риски коррозии.

Выбор зависит от того, какую функцию выполняет элемент. Чтобы не ошибиться, стоит ориентироваться на расчётные нагрузки, условия установки, нормативные рекомендации по толщине стенки и типу соединения.

Влияние толщины стенок на прочность и устойчивость профильных труб

Толщина стенки напрямую влияет на прочностные характеристики трубопрофиля. От этого параметра зависит способность изделия выдерживать нагрузки без деформации, изгиба или разрушения.

Чем толще стенка, тем выше устойчивость к сжатию, изгибу и кручению. Такие профили используют в несущих конструкциях — балках, стойках, колоннах. Например, труба 100×100×6 мм выдерживает значительно большее усилие, чем профиль с таким же сечением, но стенкой 2 мм.

Тонкостенные изделия применяются там, где важен небольшой вес, нет серьёзных нагрузок — в рекламных стойках, перегородках, мебели. Они легче, но и менее устойчивы к внешним воздействиям. При неправильном подборе возможна быстрая деформация под весом или при сварке.

Толщина также влияет на срок службы. У более массивных стенок выше сопротивление коррозии и механическому износу. Однако лишний запас прочности — это и перерасход материалов, и увеличение веса конструкции, что не всегда оправдано.

Оптимальный вариант — подбор профиля по расчётной нагрузке с учётом условий эксплуатации. Это помогает достичь баланса между прочностью, долговечностью и экономичностью проекта.

Преимущества и недостатки различных размеров профильных труб

Размер трубопрофиля влияет не только на прочность, но и на удобство использования, монтаж и стоимость. Каждый типоразмер имеет свои плюсы и ограничения, которые важно учитывать при проектировании.

Мелкие профили (до 40×40 мм) лёгкие и удобные в работе. Их легко резать, сваривать, устанавливать. Они подходят для конструкций, где нет серьёзной нагрузки: ограждений, декоративных элементов, каркасов мебели. Основной минус — малая устойчивость к механическим воздействиям и изгибу.

Средние размеры (от 50×50 до 100×100 мм) — универсальный вариант. Эти изделия применяются в строительстве, при создании каркасных систем, ворот, лестничных опор. Они сочетают достаточную жёсткость с умеренным весом. Подходят для большинства типовых задач.

Крупные профили (от 120×120 мм и выше) используются в промышленном строительстве, при создании несущих металлоконструкций и опор. Их преимущество — высокая несущая способность. Недостатки — сложность в транспортировке, больший вес и стоимость.

Также важна длина изделия: стандартная мерная длина упрощает монтаж, но в отдельных проектах приходится заказывать изделия с определённым размером. Это увеличивает бюджет, но позволяет точно вписать конструкцию в проект.
