Как соединять нержавеющие трубы

Нержавеющая сталь ценится за прочность, но именно монтаж часто становится слабым звеном всей системы. От выбранного способа соединения труб напрямую зависят герметичность, ресурс работы, возможность ремонта. То, что идеально для питьевого водопровода в доме, может разрушиться под давлением в промышленном контуре. В этой статье разберем актуальные методы соединения труб из нержавеющей стали.

Основные способы соединения: обзор и критерии выбора

Соединение труб из нержавеющей стали — это не просто стыковка двух деталей. Тут важны условия эксплуатации, давление, среда, возможность разобрать систему при необходимости. Методов несколько: сварка (аргонодуговая и ручная дуговая), резьбовые соединения, фитинги разных типов, фланцы и пайка. У каждого своя область применения, свои плюсы и ограничения. Выбор зависит от диаметра трубы, рабочего давления, типа среды (вода, газ, агрессивные жидкости). Также важно учитывать квалификацию монтажников, наличие оборудования. Не каждый метод соединения труб доступен без специальной подготовки. Далее разберем основные способы соединения элементов трубопровода.

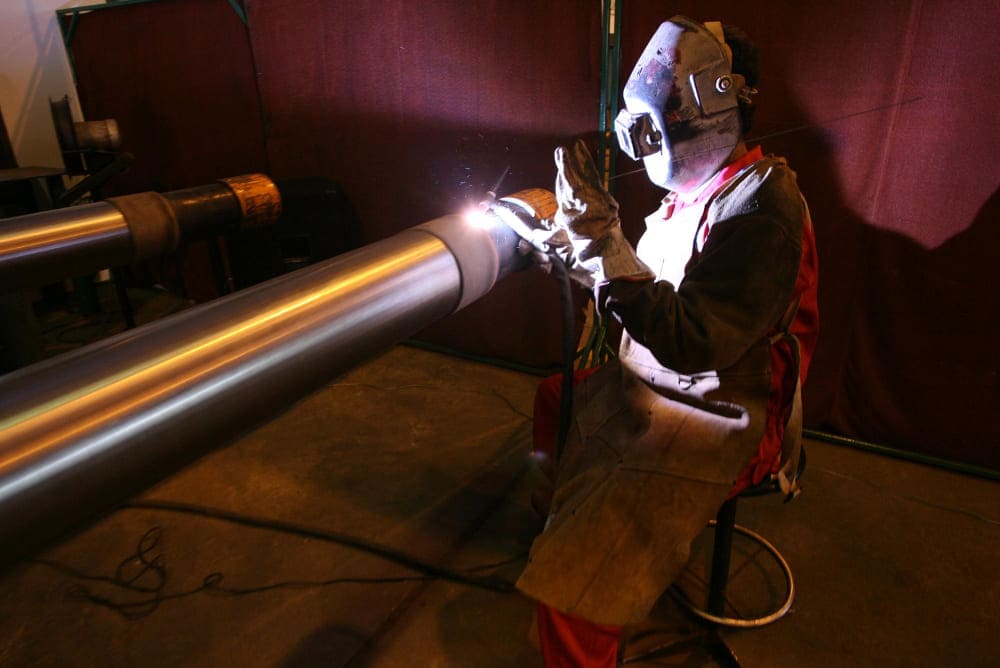

Сварка нержавеющих труб: аргонодуговая (TIG) как золотой стандарт

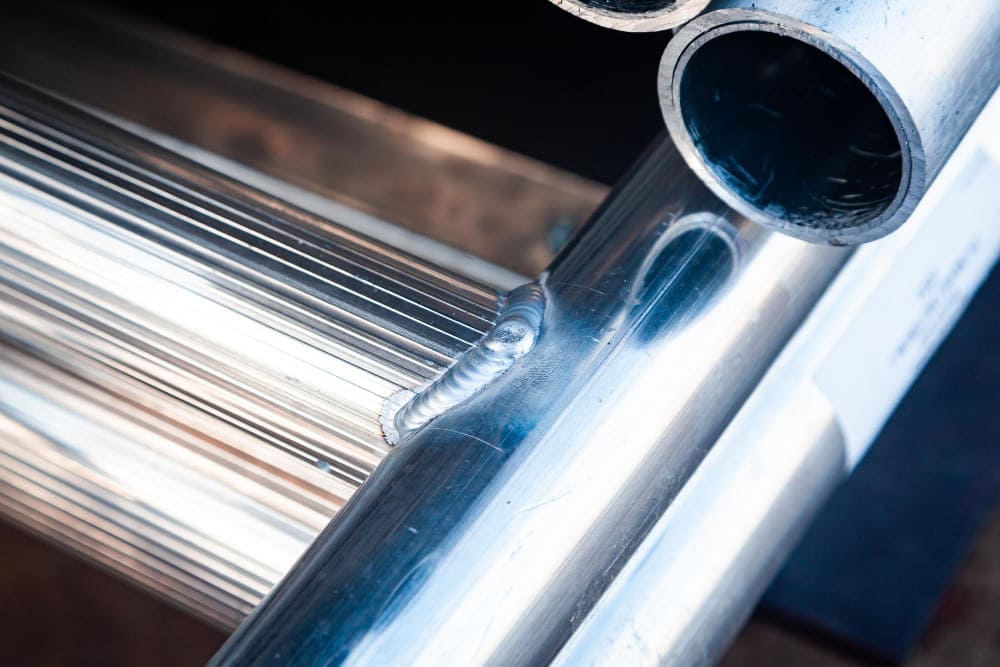

TIG-сварка — метод, при котором дугу создаёт вольфрамовый электрод, а зону сварки защищает аргон. Шов получается чистым, без брызг, окислов, с гладкой поверхностью. Нержавеющие трубы после TIG-сварки сохраняют коррозионную стойкость прямо в зоне стыка. Для пищевой, медицинской и химической промышленности это принципиально, так как шов не должен становиться точкой уязвимости.

Сварка требует квалификации. Сварщик работает двумя руками: одной держит горелку, другой подаёт присадочный пруток. Важно выдерживать стабильную дугу и правильную скорость подачи. Если нарушить технику, то швы получаются пористыми или можно прожечь стенку заготовки. Метод подходит для труб с толщиной стенки до 3 мм. На большей толщине его часто комбинируют с другими способами сварки: корневой шов — TIG, заполнение — MMA или полуавтомат.

Ручная дуговая сварка (MMA): когда применяется и какие электроды использовать

MMA — более доступный метод. Оборудование дешевле, освоить его проще. Однако для нержавеющих материалов есть свои нюансы. Например, важность выбора электродов. Для нержавейки марки AISI 304 используют электроды типа ОК 61.30 или аналоги на основе аустенитной стали. Для марки AISI 316 нужны электроды с молибденом в составе, потому что он обеспечивает стойкость к хлоридам, агрессивным средам.

Ток при работе с нержавейкой выставляют ниже, чем для обычной стали. Перегрев приводит к выгоранию хрома в зоне шва, поэтому металл теряет коррозионную стойкость. Это называется сенсибилизация — явление, при котором по границам зёрен выпадают карбиды хрома. После этого труба в зоне нагрева становится уязвимой к коррозии даже при работе в нейтральной среде.

При MMA-сварке нержавейки работают короткими проходами с перерывами на охлаждение. Температуру между проходами необходимо контролировать, не допускать нагрев выше 150°C. MMA применяют там, где точность шва не критична: монтаж промышленных трубопроводов, конструкции на улице, ремонт в полевых условиях. Для пищевых и санитарных систем этот метод обычно не используют: шов грубее, зона термического влияния шире, зачистить внутреннюю поверхность сложнее.

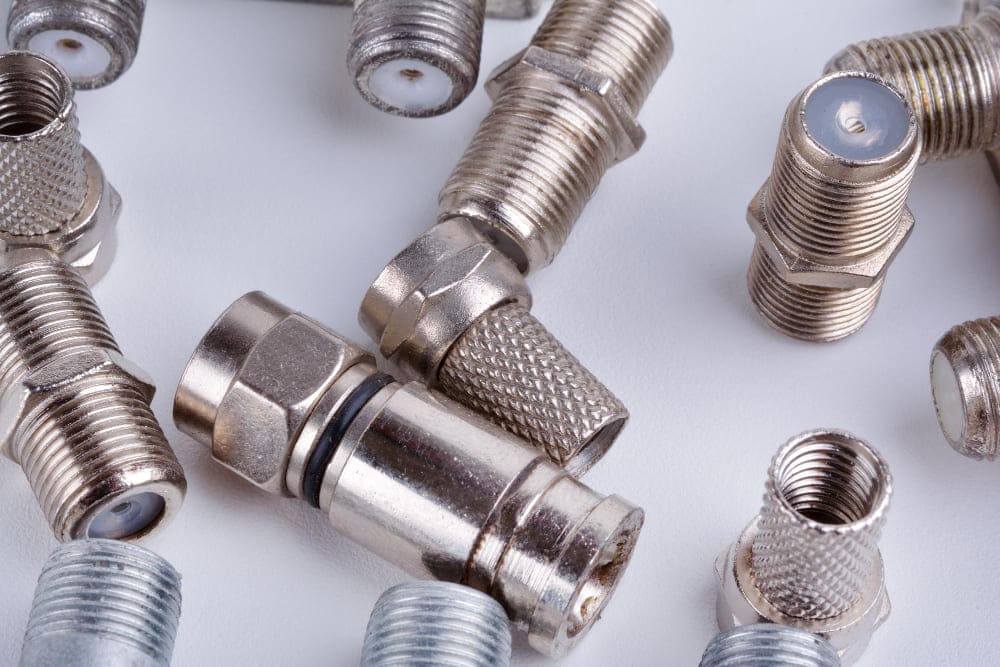

Резьбовые соединения: когда можно и как правильно нарезать резьбу

Резьба на нержавеющей трубе — вариант рабочий, но не для всех ситуаций. Нержавеющая сталь склонна к задиранию при нарезании: металл налипает на инструмент, может вырывать нитки резьбы. Чтобы этого избежать, накатку ведут медленно, с охлаждением и специальной смазкой для нержавейки с серосодержащими или хлорсодержащими присадками, которые снижают трение в зоне реза. Метчик или плашку выбирают из быстрорежущей стали (HSS) или с твёрдосплавным напылением. Инструмент из обычной стали быстро тупится, начинает рвать металл вместо того, чтобы резать.

Резьбовое соединение нержавеющих труб допустимо при давлении до 16 бар. Для систем с частой разборкой или там, где сварка невозможна также хороший вариант. Уплотнение делают льняной нитью с пастой или ФУМ-лентой, рассчитанной на работу с нержавейкой. При сборке резьбовых соединений из нержавейки есть риск прикипания. Гайка может «схватиться» с болтом или штуцером при затяжке. Это так называемый эффект холодной сварки, характерный для аустенитных сталей. Чтобы этого не случилось, резьбу перед сборкой смазывают специальной антизадирной пастой на основе меди или молибденового дисульфида.

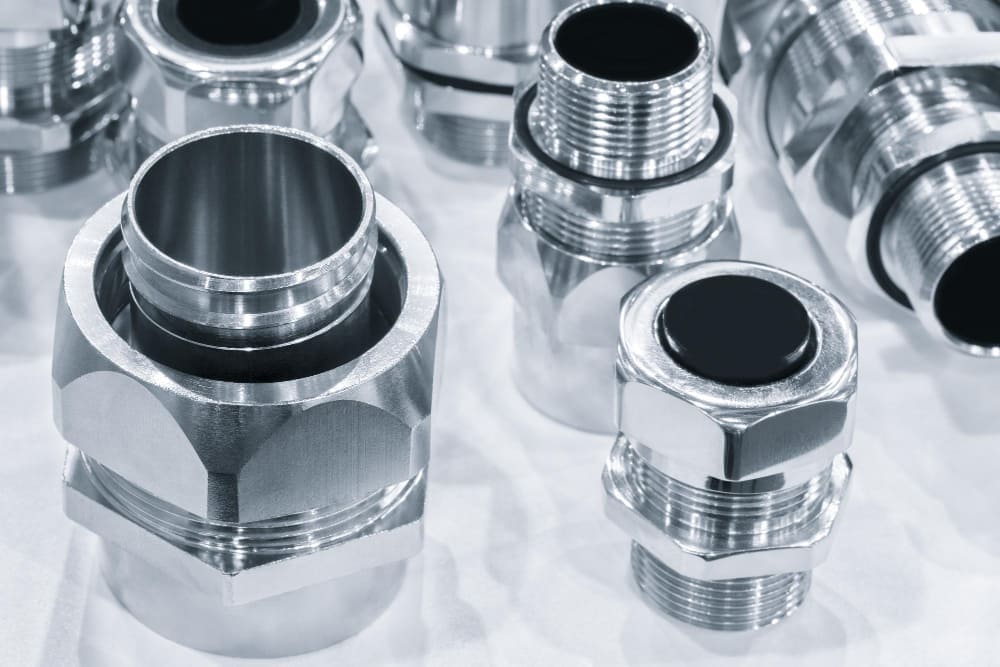

Фитинговые соединения: обжимные, цанговые и компрессионные фитинги

Фитинги позволяют быстро, без специального оборудования соединить элементы трубопровода с возможностью разборки. Для частного дома или небольшой инженерной системы — это удобный и распространённый вариант.

Обжимные фитинги фиксируют трубу за счёт деформации обжимной пресс-гильзы. Для монтажа нужен ручной или гидравлический пресс-инструмент. Соединение надёжное, герметичное, рассчитанное на давление до 16 бар. Правда, оно одноразовое: после обжатия разобрать соединение без замены фитинга невозможно. Обжим широко применяют в системах отопления и водоснабжения. Скорость монтажа достаточно высокая: обработка одного стыка занимает меньше минуты. Для длинных трасс это существенная экономия времени по сравнению со сваркой.

Цанговые фитинги работают иначе. При затяжке накидной гайки цанга (разрезное кольцо) сжимается и зажимает трубу. Соединение разборное: открутил гайку, вытащил трубу, собрал снова. Удобно при ремонте или переносе системы. Цанговые фитинги применяют в сантехнике, системах водоснабжения, газа (при наличии сертификации). Элементы предназначены для систем с давлением до 10–16 бар в зависимости от конкретной модели. При монтаже труба на входе должна быть ровно обрезана, без заусенцев. Иначе цанга не создаёт надлежащего уплотнения.

Компрессионные фитинги схожи с цанговыми, но уплотнение создаёт отдельное кольцо — ферул. При затяжке оно вдавливается в стенку трубы, создаёт металлическое уплотнение. Такие фитинги выдерживают более высокое давление, применяются в промышленных системах.

Важный момент для всех типов фитингов: материал должен совпадать с материалом трубы. Фитинги для нержавеющих систем выбирают из нержавеющей стали или из латуни с никелевым покрытием. Смешение металлов в присутствии влаги запускает электрохимическую коррозию, из-за чего система начинает разрушаться в местах стыков.

С: для крупных диаметров и разборных конструкций

Фланец представляет собой плоский диск с отверстиями под болты. Два фланца соединяют трубы через прокладку и стягивают болтами. Прокладка обеспечивает герметичность системы, изготавливается из паронита, PTFE или резины. Материал зависит от среды и температуры. Болты и гайки для нержавеющих фланцевых систем тоже берут из нержавейки. Фланцевые соединения применяют на трубах от DN50 и выше. На малых диаметрах он избыточен по трудоёмкости и стоимости, но для промышленных трубопроводов, насосных станций, систем с частым обслуживанием это практичный выбор.

Фланцы бывают приварные и свободные. Приварной фланец приваривают к трубе, получают жёсткий неразъёмный узел. Свободный фланец надевают на трубу, удерживают за счёт отбортовки. Его можно свободно поворачивать для совмещения отверстий. Это удобно при монтаже в стеснённых условиях. Фланцевое соединение легко разбирается. При замене прокладки система снова работает без потери герметичности. Это важно там, где оборудование периодически снимают для ревизии или замены.

Клеевые и паяные соединения: существует ли надёжный способ без сварки?

Пайка нержавейки возможна, но сложнее, чем с медью или латунью. На поверхности нержавеющей стали всегда присутствует оксидная плёнка. Она защищает металл от коррозии, но не даёт припою сцепиться с поверхностью. Без специального флюса пайка просто не прилипает.

Для пайки нержавейки применяют активные флюсы на основе фосфорной или соляной кислоты. Они разрушают оксидную плёнку, открывают чистый металл для припоя. После работы флюс нейтрализуют, тщательно смывают. В противном случае, остатки сами начинают разъедать металл.

Мягкая пайка (олово, серебряные припои) даёт соединение с рабочей температурой до 200–250°C. Для холодного водоснабжения вполне рабочий вариант, но для горячего лучше не использовать. Для пара или масла под давлением мягкая пайка не подходит.

Твёрдая пайка (серебряные и медно-фосфорные припои, температура выше 450°C) даёт более прочный шов, но для нержавеющей стали этот процесс требует хорошего контроля температуры и флюса. При перегреве оксидная плёнка восстанавливается быстрее, чем припой успевает растечься.

Клеевые соединения для нержавеющих трубопроводов под давлением не используют. Конструкционные клеи работают в декоративных или статичных конструкциях.

Соединение нержавейки с другими металлами: сталью, медью, алюминием

Разные металлы в одном контуре создают риск электрохимической коррозии. Там, где контактируют два металла с разным электрохимическим потенциалом в присутствии влаги, возникает гальваническая пара. Один металл начинает разрушаться, отдавая ионы другому.

Нержавейка с чёрной сталью имеет небольшую разницу потенциалов. Прямой контакт нежелателен, но при правильной изоляции стыка систему можно эксплуатировать. Для переходных участков используют диэлектрические муфты или вставки из нейтрального материала.

Нержавейка с медью сочетается хуже. Медь ускоряет коррозию в зоне контакта со сталью, особенно при высокой температуре. Между ними ставят диэлектрическую прокладку или промежуточный участок. С алюминием контакт нержавейки нежелателен совсем. Разность потенциалов большая, алюминий «ослабевает» буквально за сезон-два при наличии влаги.

Для переходных соединений разных металлов применяют специальные фитинги с диэлектрическими вставками. Они разрывают гальваническую цепь, защищают оба металла. Ещё один вариант — переходные участки из химически нейтральных полимеров: полипропилен, PVDF, PTFE. Они не участвуют в электрохимических реакциях, подходят для большинства сред.

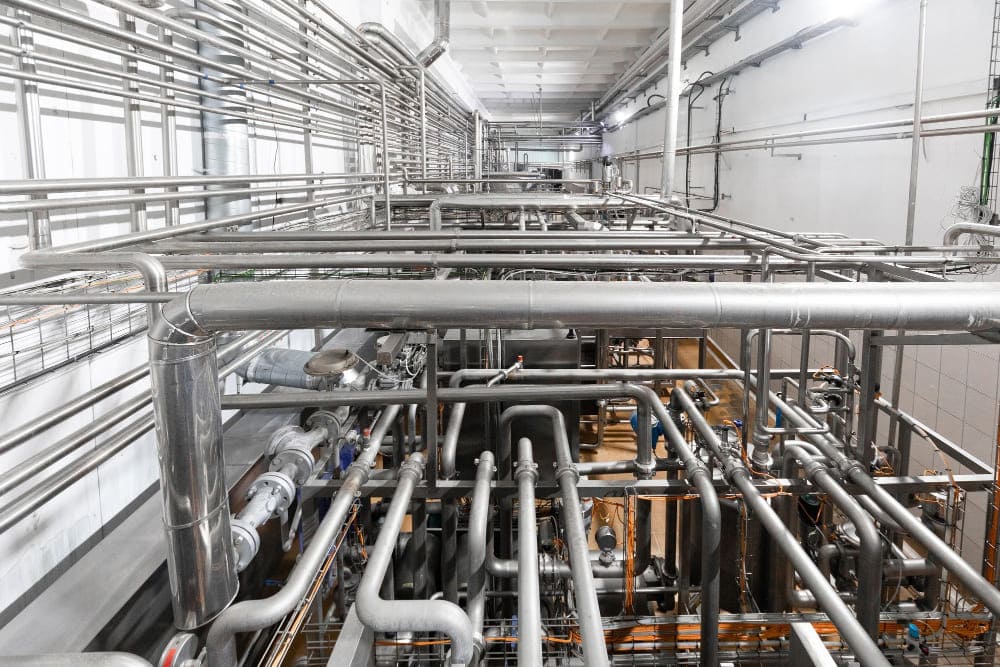

Выбор способа соединения в зависимости от условий эксплуатации (вода, газ, улица)

Условия работы трубопровода определяют метод соединения элементов:

• Холодная вода в доме. Давление в сети невысокое, транспортируемая среда неагрессивная. Поэтому здесь подходят фитинги, резьба, TIG-сварка.
• Горячее водоснабжение и отопление. Предпочтительнее всего TIG-сварка. Резьба допустима при качественном уплотнении и контроле температуры. Фитинги можно использовать, если выдерживают температуру 90°C.
• Газ. Только сварка или фитинги с сертификацией для газовых систем. Никаких самодельных решений. Нормативы по газу строгие, а отступление от них — прямой риск для безопасности.
• Улица и агрессивная среда. Сварка или фланцы из нержавеющей стали. Фитинги из ненадлежащего материала быстро теряют герметичность при перепадах температуры и ультрафиолете. Резьбовые соединения на улице без дополнительной защиты тоже не живут долго.
• Промышленные системы с давлением выше 16 бар. Только сварка или фланцы. Фитинги для таких условий существуют, но стоят дорого, требуют точного соответствия по давлению и температуре.

Как соединить нержавеющую трубу в конкретной ситуации — зависит от параметров системы. Если сомневаетесь в выборе метода, ориентируйтесь на сварку: она даёт наименьшее число слабых мест при правильном исполнении.
