Как изготавливают профильную трубу
Производство профильной трубы — это сложный технологический процесс, включающий несколько этапов: подготовку сырья, формовку, сварку и обработку. В статье мы расскажем, как обычный металл превращается в надежный профиль.
Профильная труба — это основа множества конструкций, от каркасов зданий до элементов мебели. Она прочная, легкая и удобная в монтаже. Но какой путь проходит металл, прежде чем превратиться в готовое изделие? Производство профильной трубы — это сложный технологический процесс, включающий несколько этапов: подготовку сырья, формовку, сварку и обработку. В статье мы расскажем, как обычный металл превращается в надежный профиль.
Что такое профильная труба?

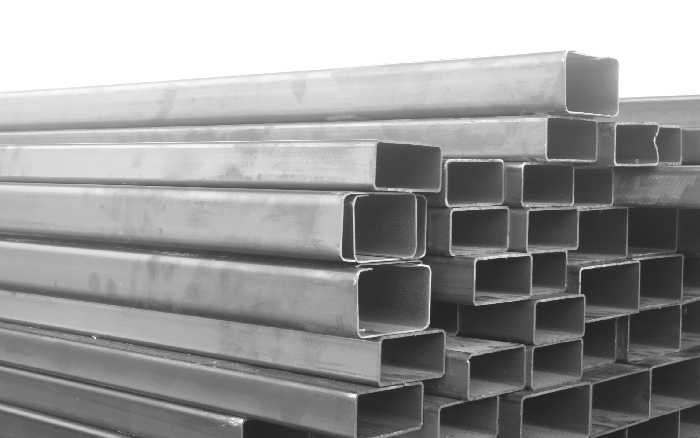

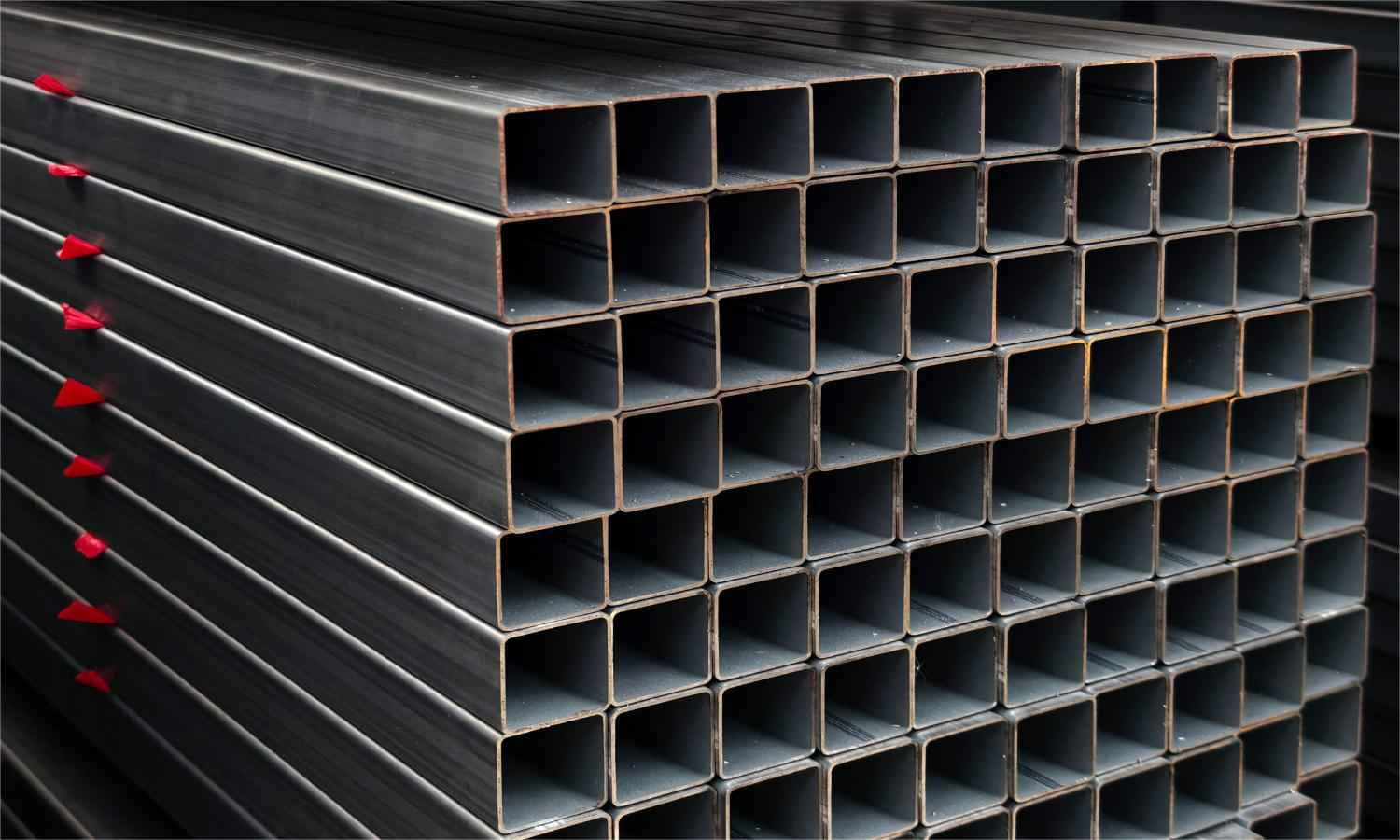

Профильная труба— это металлическое изделие с полым сечением, имеющее определенную геометрическую форму. В отличие от круглых труб,профильные бывают квадратными, прямоугольными, овальными или многогранными (например, полукруглые с пазами для монтажа перил). Они изготавливаются из разных металлов, преимущественно из углеродистой и нержавеющей стали, а также из алюминия и его сплавов.
Производство регламентируется государственными стандартами (ГОСТ), которые определяют их размеры, форму, технические характеристики, допустимые отклонения, требования к качеству материалов. Например:
- ГОСТ 13663-86 — общий стандарт для стальных электросварных профилей;
- ГОСТ 8645-68 — для квадратных профилей;
- ГОСТ 8642-68 — для овальных трубопрофилей;
- ГОСТ 30245-2003 — для горяче- и холоднодеформированных, применяемых в строительстве, с квадратным, прямоугольным сечением.
Это не исчерпывающий список стандартов, которым должны соответствовать профили. Однако соответствие ГОСТам гарантирует, что трубопрокат обладает необходимыми механическими свойствами, прочностью на изгиб, устойчивость к коррозии и т.п.
Основные методы производства профильной трубы
В зависимости от требований к конечному продукту, а также от используемого материала, применяются разные техники производства. Рассмотрим их особенности.
Горячекатаный метод
Процесс начинается с подготовки металлической заготовки, которая нагревается до высокой температуры, обычно в диапазоне от 900 до 1200 градусов Цельсия. Нагрев делает металл более пластичным, что позволяет легко придавать ему нужную форму без риска появления трещин или других дефектов. Горячий прокат позволяет производить изделия с толстыми стенками, большими размерами сечения. Однако у этой технологии есть ограничения: из-за высоких температур, сложного процесса обработки готовые изделия могут иметь менее точные размеры по сравнению с холоднокатаными аналогами. Кроме того, они требуют дополнительной очистки поверхности от окалины, которая образуется при нагреве.
Холоднокатаный метод
Холодный прокат — более точный и технологически сложный процесс по сравнению с горячекатаным. Он используется для изготовления профиля с высокими требованиями к качеству поверхности, точности размеров. В отличие от горячекатаного метода, здесь металлическая заготовка не подвергается нагреву до высоких температур, а обрабатывается в холодном состоянии. Это позволяет добиться более гладкой поверхности, минимизировать деформации, которые могут возникать при термическом воздействии.
Электросварной метод
Электросварной метод — один из самых популярных и экономически выгодных способов изготовления профильных изделий, особенно когда требуется производить изделия с тонкими стенками, сложной геометрией сечения .
Процесс начинается с подготовки металлического листа или полосы, которая сворачивается в заготовку нужной формы. Края заготовки соединяются с помощью сварки под воздействием электрического тока. В некоторых случаях профиль может быть покрыт защитным слоем, например, цинком для повышения коррозионной стойкости.
Этапы производства профильной трубы
Производство трубопрофиля — это сложный технологический процесс, который включает несколько ключевых этапов. Начинается все с подготовки сырья: металлические листы или заготовки нарезаются, очищаются от загрязнений. Затем материал подвергается формовке, где с помощью валков или прессов ему придается нужная форма сечения — квадратная, прямоугольная, овальная или другая. На этом этапе уже проводится контроль геометрических параметров, чтобы обеспечить точность будущей конструкции.
Далее, в зависимости от метода, заготовка либо сваривается (электросварной метод), либо прокатывается в горячем или холодном состоянии (горяче- и холоднокатаный методы). После этого она проходит этап охлаждения, дополнительной обработки: калибровки, правки, удаления грата или термической обработки для улучшения механических свойств. На каждом этапе осуществляется строгий контроль качества, включая проверку прочности, целостности швов и соответствия стандартам. Завершается процесс маркировкой, упаковкой и отправкой готовой продукции на склад.
Технологии и оборудование для производства профильных труб
Основу технологического процесса составляют формовочные станки, валковые линии и сварочные установки. Например, для горяче- и холоднокатаного методов используются мощные прокатные станы, которые с помощью системы валков придают заготовке нужную форму сечения. Для электросварного метода ключевым оборудованием являются высокочастотные сварочные аппараты, обеспечивающие прочное и надежное соединение краев металлической полосы.
Особенности производства профильных труб из разных материалов

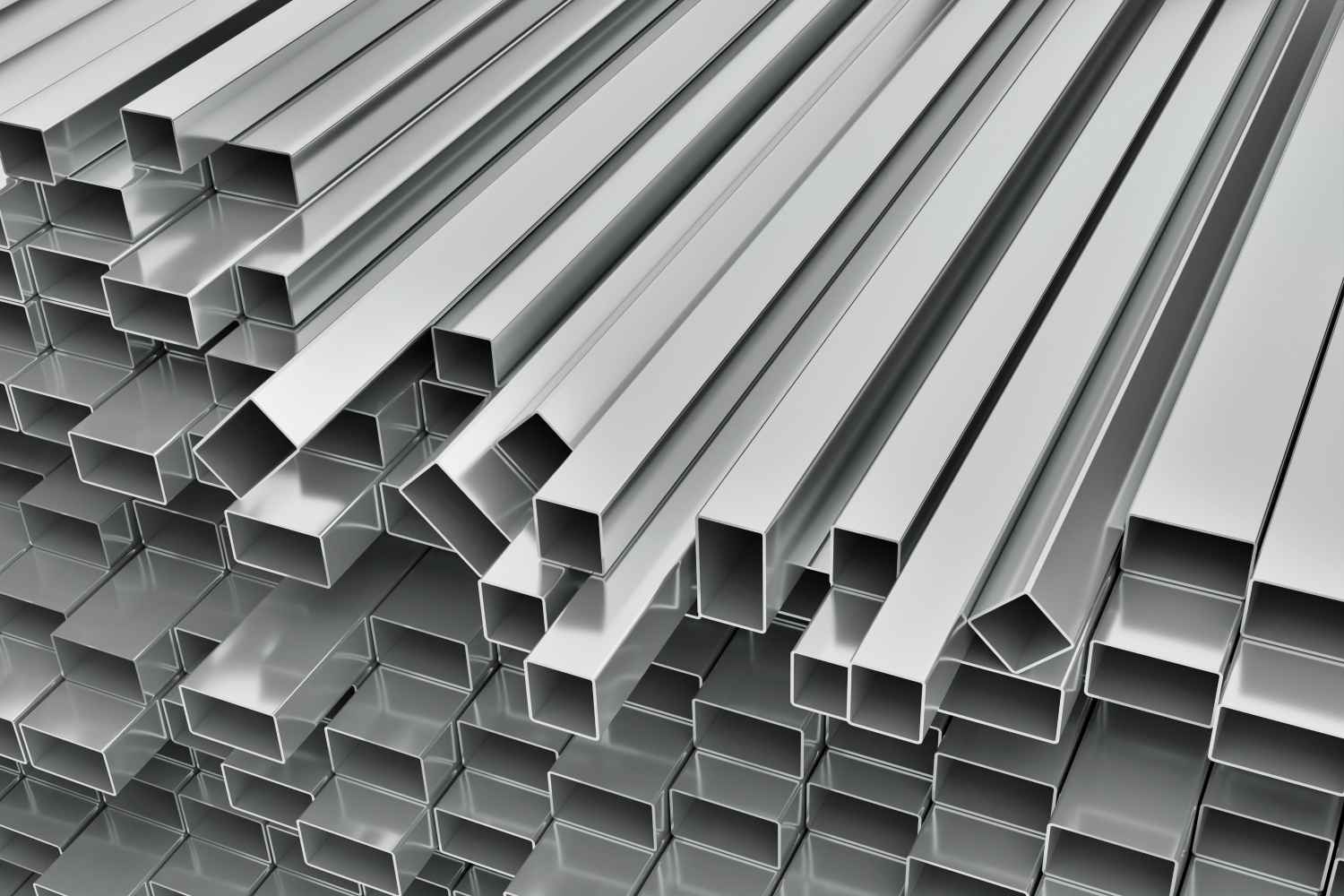

Помимо стали, для производства профиля используется алюминий, медь, титан. Алюминиевые трубопрофили изготавливаются методом прессования через специальную матрицу или холодной прокаткой. Они легкие, пластичные, устойчивые к коррозии, но для дополнительной защиты часто проходят анодирование или покрываются лакокрасочными составами.
Медные изделия производятся методом горячего или холодного проката. Они обладают высокой теплопроводностью, устойчивостью к коррозии, поэтому используются в специализированных сферах, таких как теплообменные системы и электропроводка.
Титановые трубопрофили изготавливаются методом прокатки или экструзии. Титан отличается высокой прочностью, малым весом, коррозионной стойкостью, что делает такие изделия востребованными в авиации, медицине и химической промышленности.
Преимущества современных методов производства
- Высокая точность размеров, трубы получаются с минимальными отклонениями от заданных параметров.
- Новые технологии требуют меньших затрат энергии по сравнению с традиционными методами.
- Обеспечивают прочность и устойчивость изделий к нагрузкам, внешним факторам.
- Автоматизация процессов, использование современных станков позволяет значительно ускорить производство.
- Новые методы обработки уменьшают дефекты на поверхности металла, улучшая эстетические, эксплуатационные характеристики.
Где используются профильные трубы?
Профильные трубы используются строительстве для создания каркасов зданий, ограждений, перекрытий. В машиностроении применяются для производства рам и деталей оборудования. В мебельной промышленности профильные трубы служат основой для стульев, столов и стеллажей. В сельском хозяйстве их используют для строительства теплиц, заборов и навесов. Также они находят применение в транспортной отрасли для производства конструкций, деталей автомобилей, а также железнодорожных элементов.
Часто задаваемые вопросы (FAQ)
Чем отличается горячекатаный метод от холоднокатаного?
Горячекатаный метод предполагает нагрев металла до высоких температур (900–1200°C), что делает его более пластичным и подходящим для производства профиля с толстыми стенками и большими размерами. Холоднокатаный метод, напротив, выполняется без нагрева, что позволяет добиться более точных размеров, гладкой поверхности и улучшенных механических свойств, но подходит для трубопрофиля с тонкими стенками и меньшими сечениями.

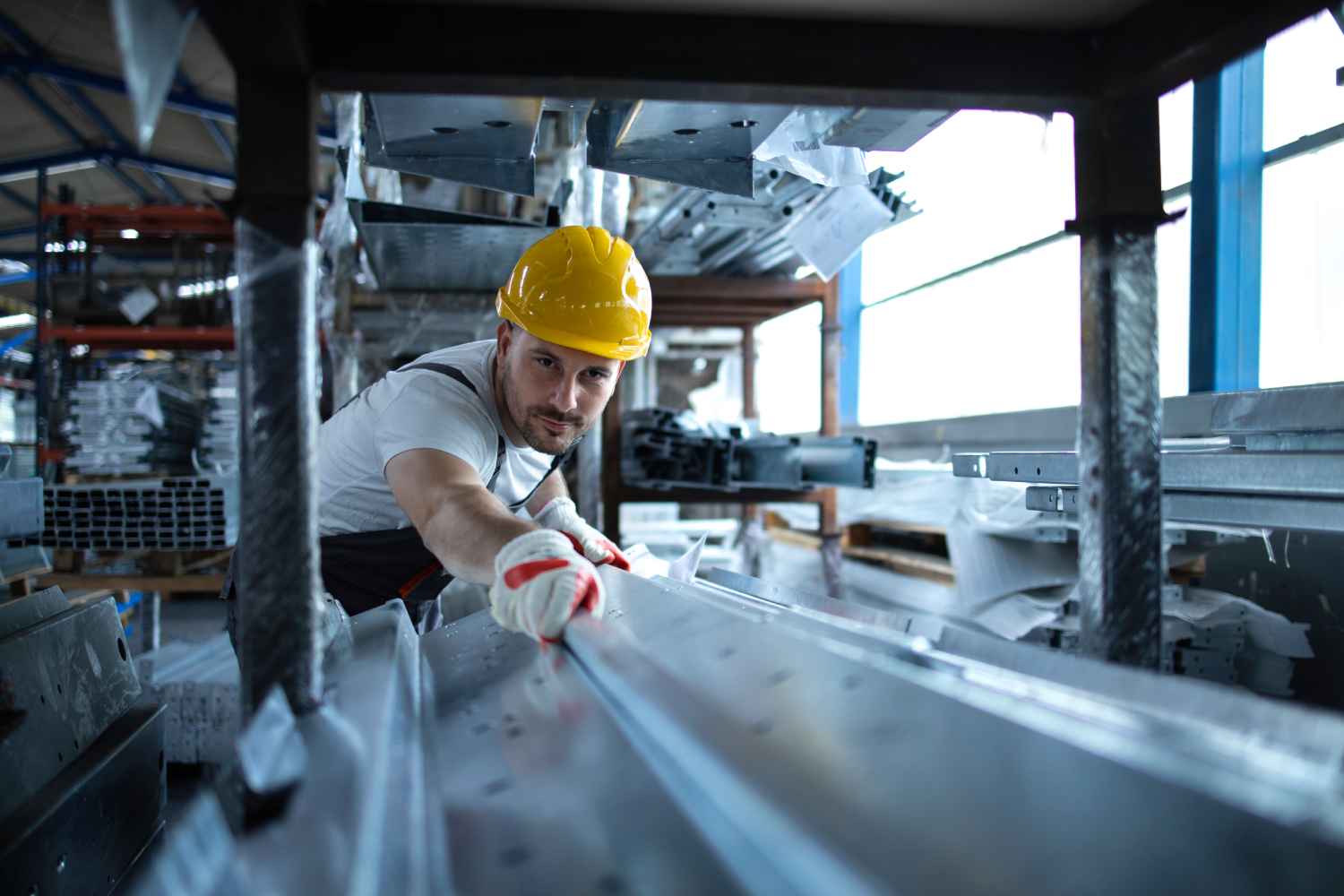

Как проверить качество профильной трубы?
Начните с визуальной диагностики: убедитесь, что на поверхности нет трещин, вмятин, ржавчины или других дефектов. Затем проверьте геометрические параметры — толщину стенок, форму сечения и размеры — с помощью измерительных инструментов, чтобы убедиться в их соответствии заявленным стандартам. Для электросварных моделей особое внимание уделите сварному шву: он должен быть ровным, без пор, трещин или непроваров. Если есть возможность, проведите механические испытания, например, на изгиб или растяжение, чтобы оценить прочность. Наконец, запросите у производителя сертификаты качества, которые подтверждают соответствие продукции ГОСТ или другим стандартам.
Какие трубы лучше выбрать для уличных конструкций?
Для уличных конструкций лучше выбирать профиль из оцинкованной или нержавеющей стали. Материалы обладают высокой устойчивостью к коррозии, воздействию влаги, перепадов температур, других агрессивных факторов.
Можно ли производить трубы по индивидуальным параметрам?
Да, многие производители изготавливают профиль по размерам, чертежам заказчика. Однако изделия обычно имеют более высокую стоимость, увеличенные сроки производства.
